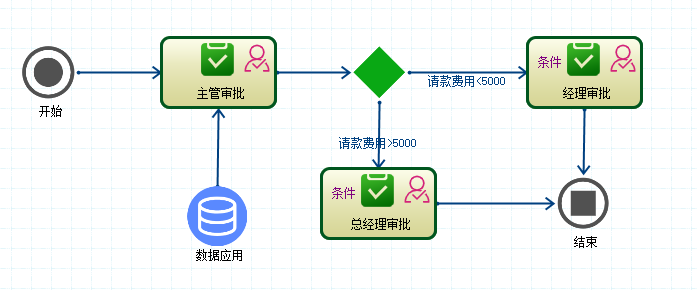

条件审批 - 流程图预览

审批条件定义

定义一个【判断】条件节点，后继节点分别对应两个审批节点，每个节点定义审批条件，满足审批条件的节点可以进行审批操作。

表达式定义

表达式中的参数名称必须置于中括号内，如：[总费用]、[电话费]

对应的表达式：[总费用]<5000

对应的表达式：[电话费]<1000

操作手册

经理审批流程定义

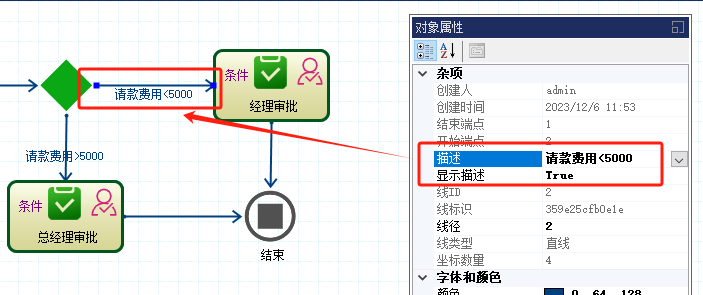

• 修改线的描述，请款费用<5000元

• 流程节点定义审批条件

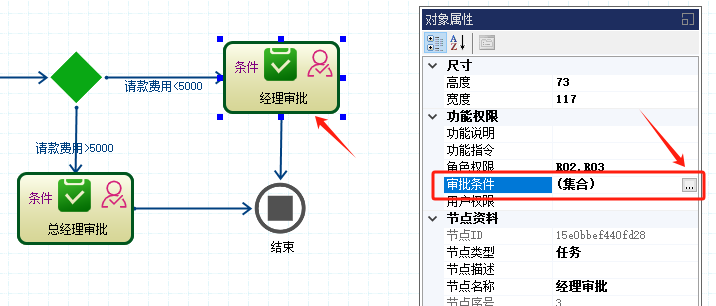

      选择一个节点，点属性编辑器的【审批条件】按钮。

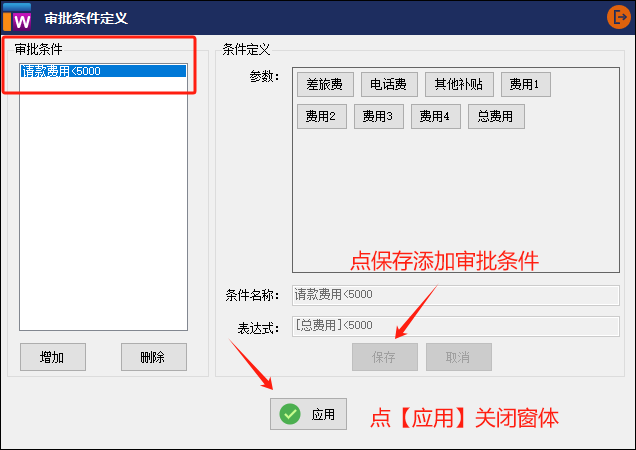

     打开审批条件定义窗体：

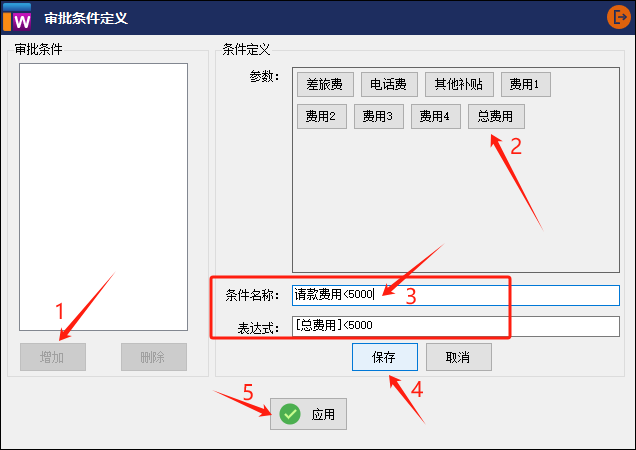

      点【增加】按钮，在参数矩阵中点【总费用】按钮，表达式文本框自动设置参数值，如：[总费用]，输入判断条件如：<5000

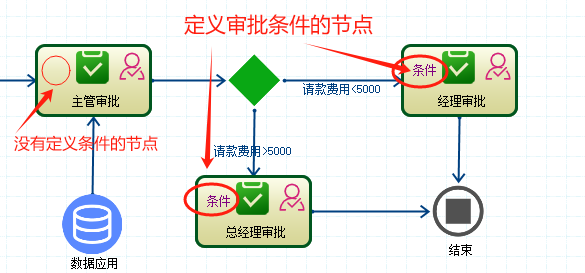

定义审批条件的节点：

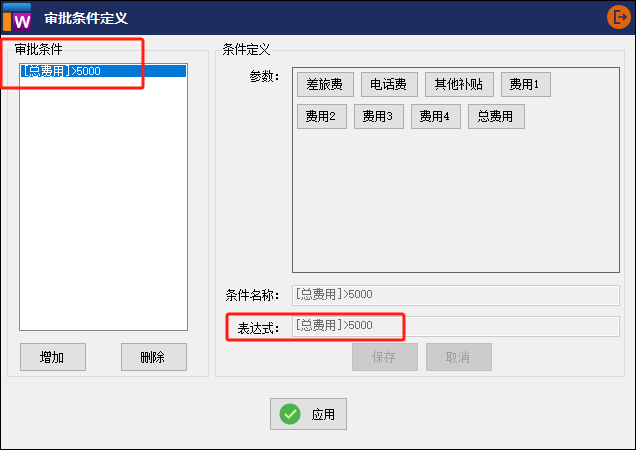

总经理条件定义

操作同上，条件表达式：[总费用]>5000

审批操作

参考：CSFramework.Workflow - 可视化工作流引擎操作手册 - 多级审核

审批完成标识

当所有流程节点审批完成，流程图做下角自动打上审批完成标识。
